美国CIRS 021数字乳房断层合成QC模体

美国CIRS 021数字乳房断层合成QC模体简介：

美国CIRS数字乳房断层合成QC模体旨在解决数字乳房断层合成系统(DBT)的质量控制问题。体模可用于软件分析和“传统”视觉测试。

该模型由8个均质板组成，由50/50比例的腺体和脂肪组织(BR50 / 50)的乳房等效材料制成。可以单独购买的可选旋涡板由100%脂肪和100%压盖组织组成，重量比约为50/50。三个均质板包括成像目标。每个半圆形板坯尺寸为100×180×10mm。这允许使用均匀和旋涡平板的组合来测试散射辐射对更临床相关的非均匀条件下的图像质量的影响。

CIRS 021数字乳房断层合成QC模体包括一个带磁性固定的定位支架，可在DBT扫描仪上重复对准和定位。

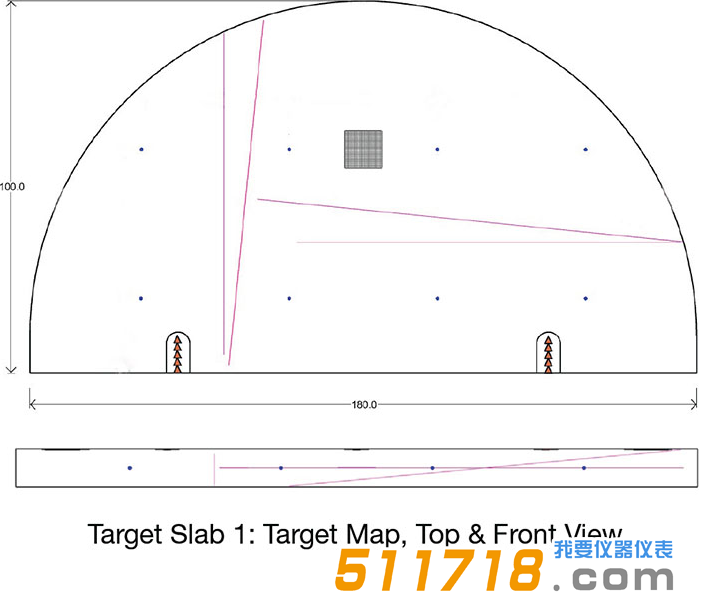

TUNGSTENWIRESØ50μm

数量：2

位置：XY平面

倾斜：与x轴和Y轴成5.7度

铝板(AL 99.999%)

10 x 10 mm x200μm

失败的组织目标

数量：5个元素

尺寸：2毫米x 5毫米

TUNGSTENWIRESØ50μm

数量：2

位置：XZ和YZ飞机

倾斜：与X轴和Y轴成5.7度

陶瓷球

数量：8

尺寸：Ø0.8毫米

40 x 40 mm网格

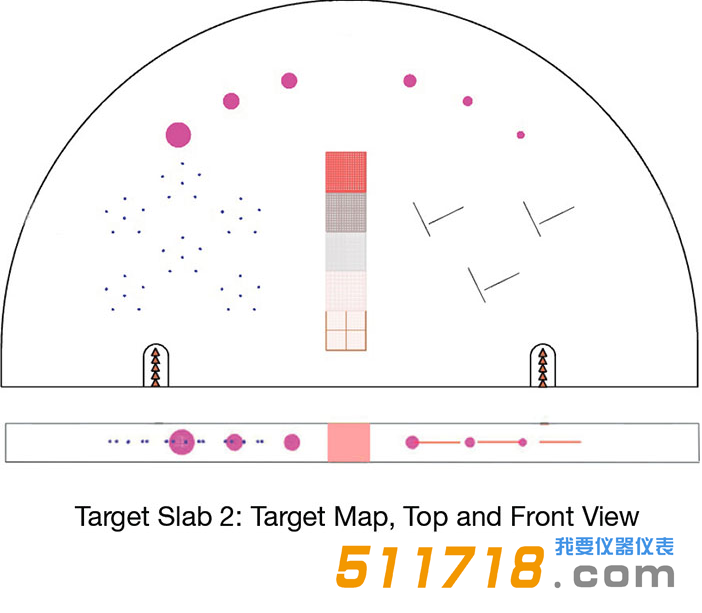

SPECKS(玻璃)

0.330毫米

0.280毫米

0.230毫米

0.200毫米

0.170毫米

0.140毫米

纤维(10码长)

Ø0.15毫米

Ø0.18mm

Ø0.23毫米

Ø0.28毫米

Ø0.38毫米

Ø0.41毫米

失败的组织目标

数量：5个元素

尺寸：2毫米x 5

球形体 (乳腺癌)

Ø6.3毫米

Ø4.7毫米

Ø3.9毫米

Ø3.1毫米

Ø2.3毫米

Ø1.8毫米

STEP WEDGE

100%腺体

70%的腺体

50%的腺体

30%的腺体

100%脂肪

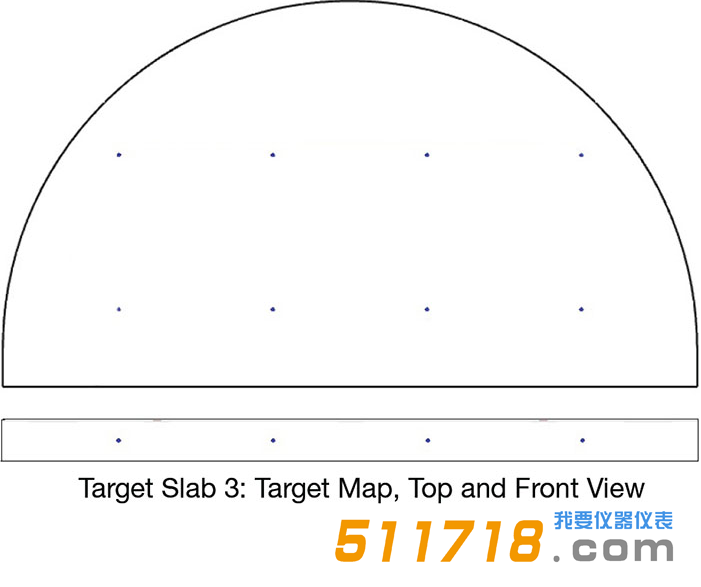

陶瓷球

数量：8

尺寸：Ø0.8毫米

40 x 40 mm网格
