德国QRM QRM-ESP骨密度模体

德国QRM QRM-ESP骨密度模体产品简介：

欧洲脊柱模型QRM-ESP已成为脊柱骨密度定量分析质量控制(准确性和可重复性)的标准，应用已超过十年。其外部尺寸和内部腰椎植入物均采用高度拟人化的设计，因此DXA和QCT均可采用标准患者操作流程。

该模型的主体由水等效树脂构成。三个腰椎植入物含有不同含量的羟基磷灰石钙(CaHA)，以覆盖所有年龄段人群的松质骨和皮质骨密度的生理范围。每个模型均单独校准至参考标准ESP，该标准包含经分析测定的骨矿物质密度。

QRM-ESP 可用于检查以下指标的重复性和准确性：

• 双能X射线吸收法 (DXA) 的骨矿物质含量 (BMC)，单位为克 (g)

• 双能X射线吸收法 (DXA) 的骨矿物质面积密度 (BMD)，单位为克/平方厘米 (g/cm²)

• 双能X射线吸收法 (DXA) 的投影面积 (A)，单位为平方厘米 (cm²)

• 定量计算机断层扫描 (QCT) 的松质骨和皮质骨矿物质密度，单位为克/立方厘米 (g/cm³)

• 定量计算机断层扫描 (QCT) 的皮质骨厚度，单位为毫米 (mm)

• 定量计算机断层扫描 (QCT) 的定位精度

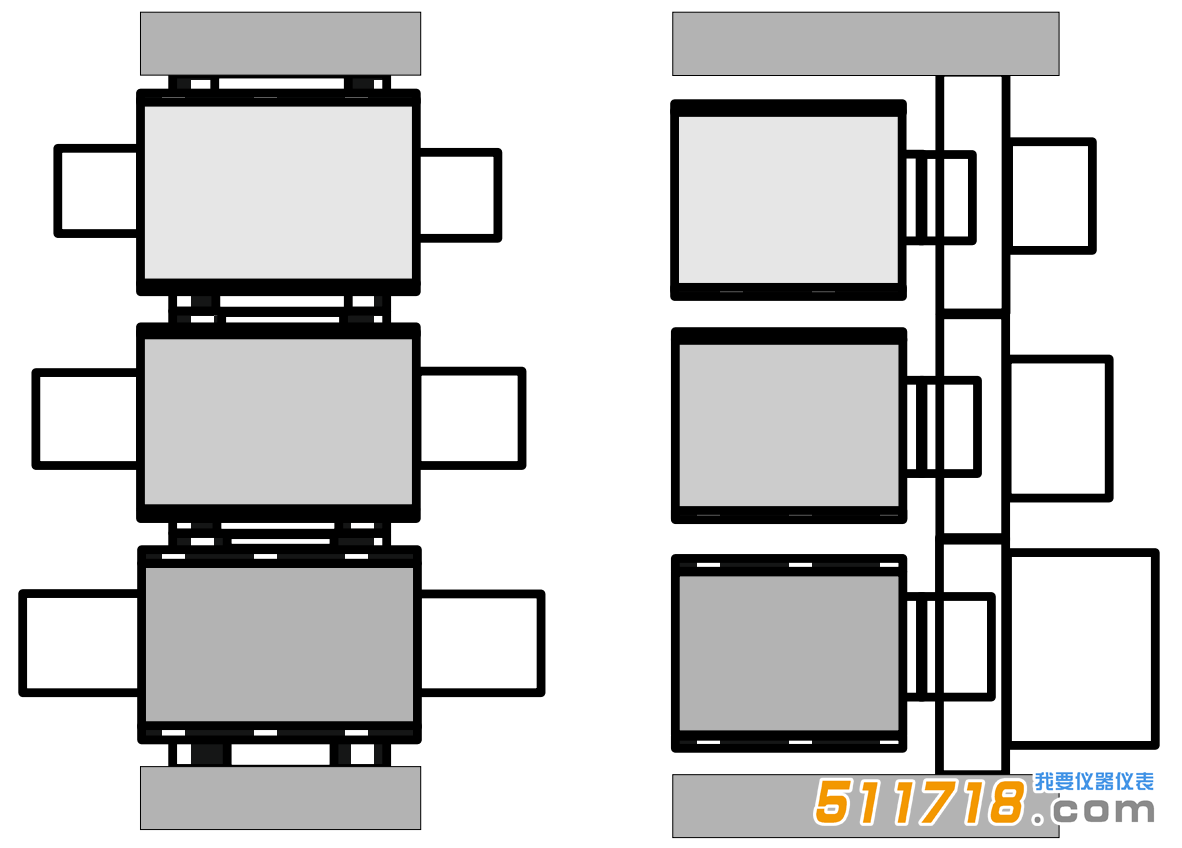

三节椎骨的横截面视图：

L1 松质骨：50 HA (mg/cm³)

皮质骨：800 HA (mg/cm³)

L2 松质骨：100 HA (mg/cm³)

皮质骨：800 HA (mg/cm³)

L3 松质骨：200 HA (mg/cm³)

皮质骨：800 HA (mg/cm³)

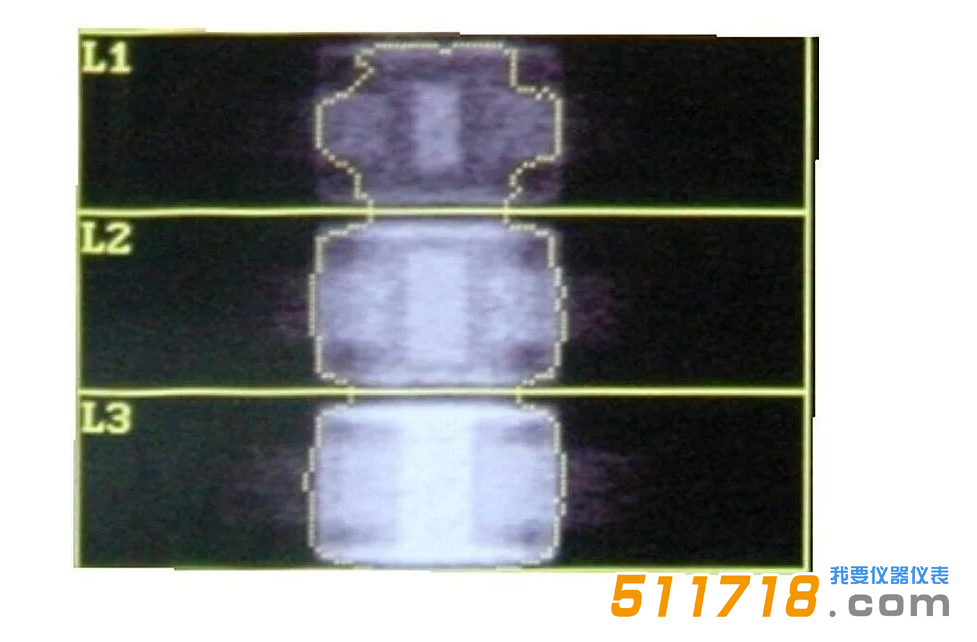

QRM-ESP 的 DXA 扫描(说明见以上文字)

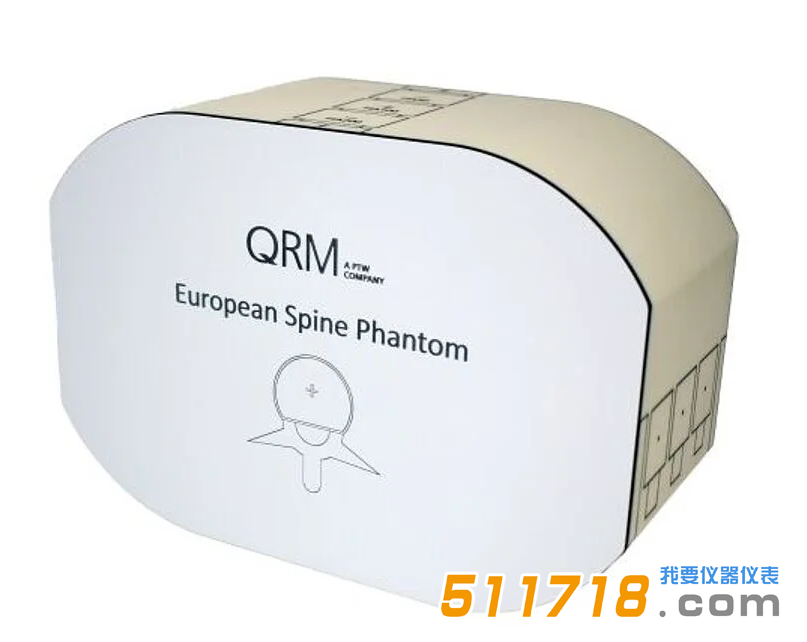

树脂基水等效体模，近似椭圆形，侧面扁平以便于定位。

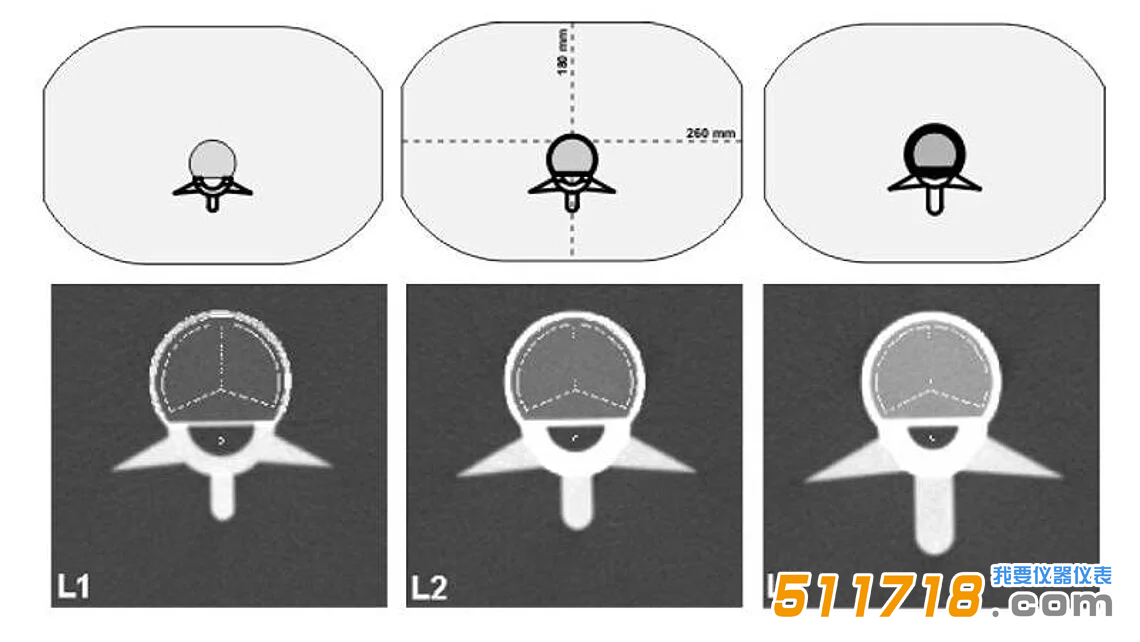

QRM-ESP 的 CT 图像。椎体中段扫描图像，并叠加了自动确定的松质骨和皮质骨 ROI。
