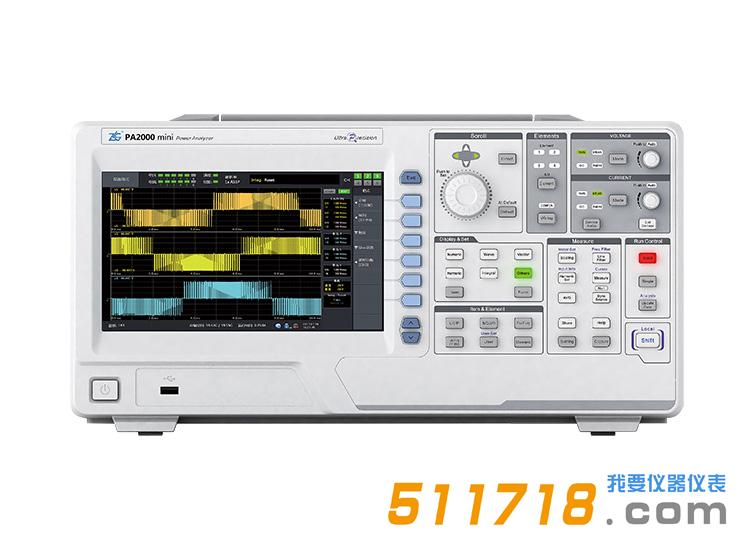

PA2000mini便携式功率分析仪
PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
PA2000mini型号
致远电子品牌
功率分析仪分类
询价价格
产品简介
PA2000mini便携式功率分析仪是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。
PA2000mini便携式功率分析仪产品特性：
1.0.05%功率测量精度
PA2000mini是一款能进行移动便携测量的功率分析仪。在体积和重量得到进一步优化的同时，功率测量精度还能保证0.05%，是户外光伏现场验收测试、高铁逆变器检测，较为合适的测试伙伴。
2.光伏风电现场验收
许多太阳能光伏发电站与风力发电站都处在偏远的山区或者屋顶，条件恶劣，许多时候连供电都是难题，这就需要功率分析仪在测试准确的前提下，还需要更便携，PA2000mini功率分析仪体积小，带电池，可连续工作3~4个小时，非常适合光伏风电现场验收环境
3.系统集成
PA2000mini功率分析仪致力于为您提供方便的测试体验，4通道0.05%精度的功率测量板卡加上电机测试板卡，可轻松完成大部分的日常测量应用，标配的多种协议接口配合上机架套件可更方便进行系统集成。
技术参数
| 输入参数 | 参数描述 |
|---|---|
| 测量量程 | 电压 |
| 电流 | 直接输入 （峰值因数为 3） |
| 传感器输入（峰值因数为 3） | 50mV、100mV、200mV、500mV、1V、2V、5V、10V |
| 连续*大允许输入值 | 电压 |
| 电流 | 直接输入 |
| 传感器输入 | 峰值不得超过量程的 4 倍，有效值不得超过量程的2倍 |
| 瞬时*大允许输入值（≤ 1s） | 电压 |
| 电流 | 直接输入 |
| 传感器输入 | 峰值不得超过量程的 5 倍，有效值不得超过量程的3倍 |
| 输入阻抗 | PA2000mini |
|---|---|
| 电压输入阻抗 | 输入电阻：2MΩ，输入电容：10pF |
| 电流输入阻抗 | 输入电阻：100mΩ，输入电感：0.07μH |
| 传感器电压输入阻抗 | 输入电阻：1MΩ，输入电容：45pF |
| 输入参数 | PA2000mini |
|---|---|
| 输入带宽 | DC，0.1Hz~500KHz |
| 采样率 | 500KS/s |
| *大连续共模电压 | 1000Vrms |
| 输入信号频率范围 | PA2000mini |
|---|---|
| 电压 / 电流 | 功率 |
| DC | 电流直接输入：0.05+0.10+20uA电压输入：0.05+0.10传感器：0.05+0.05 |
| 0.1Hz ≤ f ＜ 30Hz | 0.10 + 0.20 |
| 30Hz ≤ f ＜ 45Hz | 0.10 + 0.10 |
| 45Hz ≤ f ＜ 66Hz | 0.05 + 0.05 |
| 66Hz ≤ f ＜ 1KHz | 0.10 + 0.10 |
| 1KHz ≤ f ＜ 10KHz | 0.20 + 0.10 |
| 10KHz ≤ f ＜ 50KHz | 0.30 + 0.10 |
| 50KHz ≤ f ＜ 100KHz | 2.00 + 0.50 |
| 100KHz ≤ f ＜ 500KHz | 5.00 + 1.00 |
| 500KHz ≤ f ≤ 1MHz | 6.00 + 1.00 |
| 显示参数 | PA2000mini |
|---|---|
| 显示器 | 9”彩色液晶显示器 |
| 分辨率 | 800×480 像素 |
| 触摸屏 | 支持触摸屏操作 |
| 显示更新 | 与数据更新率相同 |
| 内部固态硬盘容量 | 240G 存储空间，支持长时间存储：大于660 小时( 常规) |
|---|---|
| USB 存储接口 | 支持 USB 存储接口 |
| 数据更新率 | 从 50ms、100ms、250ms、500ms、1s、2s、5s、10s、20s 中选择 |
|---|---|
| 显示更新率 | 与数据更新率相同 |
| 响应时间 | 与数据更新率相同 |
| PLL源的基波频率 | 采样率（S/s） |
|---|---|
| 10~20Hz | f×3200 |
| 20~40Hz | f×1600 |
| 40~55Hz | f×960 |
| 55~75Hz | f×800 |
| 75~150Hz | f×480 |
| 150Hz~440Hz | f×320 |
| 440Hz~1.1KHz | f×160 |
| 1.1KHz~2.6KHz | f×80 |
| 输入方式 | *全BNC、浮地、隔离、TORQUE 与SPEED 的A、B、Z 间的电气隔离 |
|---|---|
| 输入阻抗 | 1MΩ±100kΩ |
| 量程 | 1V、2V、5V、10V、20V |
| 截止频率（可配置） | 100Hz，10kHz，50kHz，OFF |
| 有效测量范围 | ±110% |
| *大允许电压 | ±22V |
| *大共模电压 | ±42Vpeak |
| 位数 | 16bit |
| 采样速率 | 200kHz |
| 同步源 | U1~U6/I1~I6/EXT |
| 精度 | ±(0.05% 读数 + 0.05% 量程) |
| 温漂 | ±0.03% 量程/℃ |
PA2000mini便携式功率分析仪产品参数：
精度：
功率分析仪的测量精度是在以下条件给出：温度：23±1℃；湿度：30~70% R.H.；输入信号：正弦波；共模电压：0V；预热后, 线路滤波器： OFF。λ(功率因数)： 1。峰值因数：3。预热30分钟后，f是频率。数据更新率：500ms。
显示：
储存：
测试功能 / 测试条件：
谐波测量（PLL同步源法）：
电机功能-模拟量输入参数:
