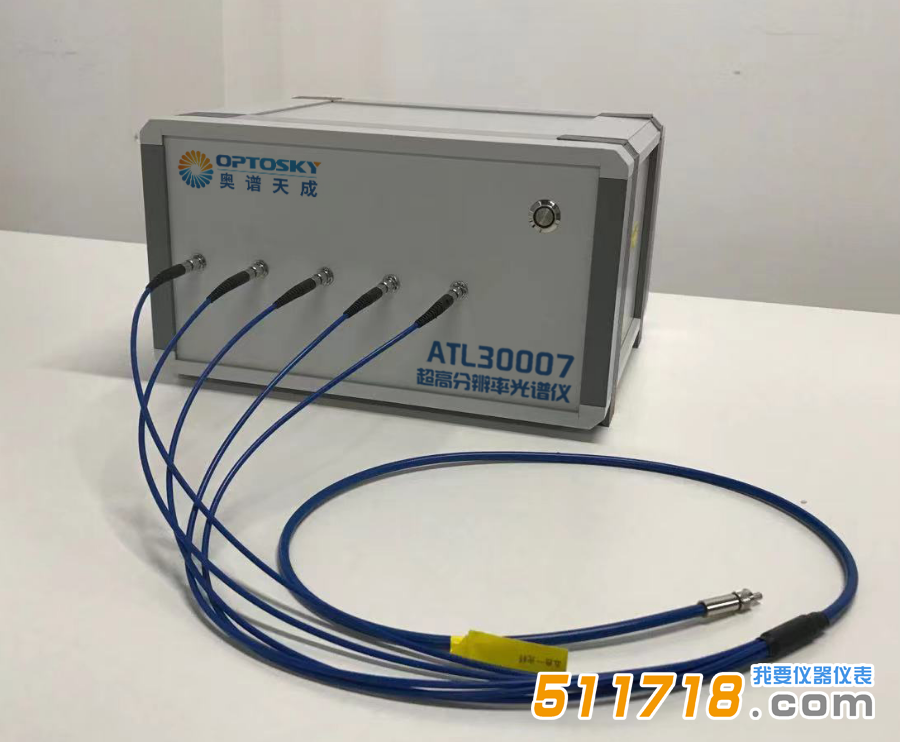

ATL30007高分辨率分光光谱仪
ATL30007高分辨率分光光谱仪采用了4096像素的高灵敏度线性CMOS，可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
ATL30007高分辨率分光光谱仪产品简介：
集20年的光纤光谱仪研制经验，推出了新一代高性能超薄光纤光谱仪：ATL30007内置5台高分辨率光纤光谱仪，每台光谱仪都采用了4096像素的高灵敏度线性CMOS，并特别定制了超低噪声CMOS信号处理电路，从而大幅降低了传感器的噪声，获得了及佳的信噪比(比同类竞争对手提高了约2倍)，而且提高了ATL30007的测量可靠性，测量结果不随环境温度变化，为业界*佳水平。
ATL30007可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。
ATL30007只需要一个12V直流电源供电或者USB供电，非常便于集成使用。
型号：ATL30007
探测器像素：4096×5像素
探测器是否制冷：否
ATL30007高分辨率分光光谱仪产品特点：
探测器：线性CMOS
探测器像素：4096×5像素(内置5台光谱仪)
超低噪声CCD信号处理电路
*大光谱范围：200-920nm(具体依需求而定)
光谱分辨率：0.1-0.16 nm (取决于光谱范围、狭缝宽度)
光路结构：交叉C-T
积分时间：1ms-130s
供电电源：DC 12V±10%
数字位深：16 bit
光输入接口：SMA905
数据输出接口: USB2.0
ATL30007高分辨率分光光谱仪典型应用：
LIBS、等离子发光
激光波长测定
光谱分析/辐射分光分析/分光光度分析
受控热核聚变
低压等离子体光谱检测
介质阻挡放电等离子体光谱检测
等离子体加工过程分析
技术参数
| 类型 | 线阵CMOS |
|---|---|
| 探测光谱范围 | 200~920 nm |
| 有效像素 | 4096 × 5 |
| 像元尺寸 | 7μm×200μm |
| 全量程范围 | ~200 ke- |
| 灵敏度 | 1300 V/(lx•s) |
| 暗噪声 | 0.4 mV rms |
| 波长范围 | 200~920 nm （具体依需求而定） |
| 光学分辨率 | 0.1~0.16 nm （取决于狭缝、光谱范围） |
| 信噪比 | >450 : 1 |
| 动态范围 | 3000：1 |
| 光学设计 | F/4 交叉非对称C-T光路 |
| 入射狭缝宽度 | 5、10μm 可选，其他尺寸可定制 |
| 入射光接口 | SMA905光纤接口、自由空间 |
| 积分时间 | 0.1 ms~130 second |
| 数据输出接口 | USB 2.0 |
| ADC位深 | 16 bit |
| 供电电源 | DC12 V (type @12V) |
| 工作电流 | 3A@Typ. |
| 存储温度 | -30°C to +70°C |
| 操作温度 | -25~50°C |
| 工作湿度 | < 90%RH （不结露） |
| 尺寸 | 39.5 × 24.5 × 19 cm |
| 重量 | 2.5 kg |
| Parameter | Min |
|---|---|
| Operating voltage range | 12 |
| Operating current | |
| Logic Inputs(3.3V LVTTL,) | |
| High level input voltage | 1.7 |
| Low level input voltage | -0.3 |
| Logic Output(3.3V LVTTL) | |
| High level output voltage | 2.4 |
| Low level output voltage |
ATL30007高分辨率分光光谱仪技术参数：
1、性能参数表
2、电气参数
表1电器特性
该模块配有2个SMA接头和一个USB2.0通讯接口。
