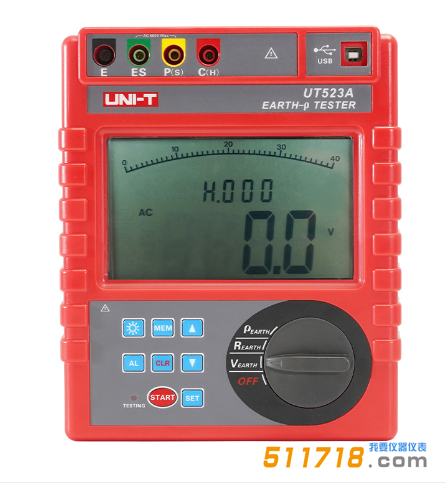

UT523A智能接地电阻测试仪
UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计，被广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
UT523A智能接地电阻测试仪产品简介：
UT523A智能接地电阻测试仪专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，采 用数字及微处理技术，*密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响*小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。
UT523A智能接地电阻测试仪应用领域：
广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。
UT523A智能接地电阻测试仪产品特点：
4位超大LCD显示，白屏背光，适合昏暗场所使用;接地电阻、土壤电阻率：约5秒/次
二线简易测试接地电阻：不使用辅助接地棒，利用现有的接地电阻值*小的接地及作为辅助接地及辅助(如金属管、消防栓、接地体、建筑物防雷接地)
三线法测试接地电阻
四线*密测量法，能消除被测地体、辅助接地棒、测试夹、仪表输入接口表面之间的接触电阻及连接线线阻对测量的影响
一键式测量，超量程指示;具有辅助接地电阻值测试功能
具有USB接口，软件监控，存储数据可以上传电脑，保存打印
数据保持，测量数据保持在屏幕
测量次数5000次以上(短路测试，测一次，停30秒再测)
干扰信号指示，自动识别干扰信号
报警设置功能，测量值超过报警临界值时“嘟--嘟--嘟--”报警提示
安规等级达CAT Ⅲ 300V、CAT IV 150V;污染等级2
测量中LED闪烁，LCD倒计数;带进度棒图，实时动态显示测试进度;300组数据存储
技术参数
| 测量功能 | 测量范围 |
|---|---|
| 接地电阻(R) | 0.00Ω～30.00Ω |
| 30.0Ω～300.0Ω | ±2%rdg±3dgt |
| 300Ω～3000Ω | ±2%rdg±3dgt |
| 3.00kΩ～30.00kΩ | ±4%rdg±3dgt |
| 土壤电阻率(ρ) | 0.00Ωm～99.99Ωm |
| 100.0Ωm～999.9Ωm | 0.1Ωm |
| 1000Ωm～9999Ωm | 1Ωm |
| 土壤电阻率(ρ) | 10.00kΩm～99.99kΩm |
| 100.0kΩm～999.9kΩm | 100Ωm |
| 1000kΩm～9000kΩm | 1kΩm |
| 接地电压 | AC 0.0～600V |
| 影响量 | 基准条件 |
| 环境温度 | 23℃±1℃ |
| 环境湿度 | 40%～60% |
| 存放温湿度 | -20℃～60℃；70%rh以下 |
| 仪表工作电压 | 9V±0.1V |
| 辅助接地电阻值 | ＜100Ω |
| 干扰电压 | 无 |
| 干扰电流 | 无 |
| 测R时电及间距 | a＞5d |
| 测ρ时电及间距 | a＞20h |
| 测量方式 | *密4线、3线法测量、简易2线测量接地电阻 |
| 测量方法 | 接地电阻：额定电流变及法，测量电流20mA Max |
| 土壤电阻率：四及法(温纳法) | |
| 对地电压：平均值整流(P(S)-ES接口间） | |
| 测试频率 | 128Hz/111Hz/105Hz/94Hz(AFC) |
| 短路测试电流 | AC 20mA max |
| 开路测试电压 | AC 40V max |
| 测试电压波形 | 正弦波 |
| 电及间距范围 | 可设定1m～100m |
| 辅助接地测试 | 具有辅助接地电阻值测试功能，0.00KΩ～30kΩ(100R+rC<50kΩ，100R+rP<50kΩ) |
| 换挡 | 接地电阻：0.00Ω～30.00kΩ全自动换档，土壤电阻率：0.00Ωm～9000kΩm全自动换档 |
| 背 光 | 可控白屏背光，适合昏暗场所使用 |
| 显示模式 | 4位超大LCD显示，白屏背光 |
| 测量指示 | 测量中LED闪烁，LCD倒计数,进度棒图指示 |
| 测量次数 | 5000次以上(短路测试，测1次，停30秒再测) |
| 线路电压 | AC 600V以下测量 |
| 通讯接口 | 具有USB接口，软件监控，存储数据可以上传电脑，保存打印 |
| 数据存储 | 300组，“MEM”存储指示，显示“FULL”符号表示存储已满 |
| 数据保持 | 保持数据时“HOLD”符号指示 |
| 数据查阅 | 查阅数据时“READ”符号指示 |
| 溢出显示 | 超量程溢出时“OL”符号指示 |
| 干扰测试 | 自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示 |
| 报警功能 | 测量值超过报警设定值时，“嘟--嘟--嘟--”报警提示 |
| 电池电压 | 当电池电压降到约7.5V时，电池电压低符号“ ”显示，提醒更换电池 |
| 过载保护 | 测量接地电阻：C(H)-E、P(S)-ES各端口间AC 280V/3秒 |
| 绝缘电阻 | 20MΩ以上(电路与外壳之间500V) |
| 耐 压 | AC 3700V/rms(电路与外壳之间) |
| 电 源 | DC 9V (碱性干电池 LR14 1.5V 6节 ，连续待机300小时) |
| LCD尺寸 | 128mm×75mm |
| LCD显示域 | 124mm×67mm |
| 机身尺寸 | 高宽厚：212mm×175mm×76mm |
| 机身重量 | 仪表：950g 测试线：1560g 辅助接地棒：935g(4根) |
| 标准配件 | 辅助接地棒、标准测试线、简易测试线、碱性干电池、监控软件光盘、USB通讯线 |
| 标准包装 | 用户手册、保修卡、仪表箱 |
