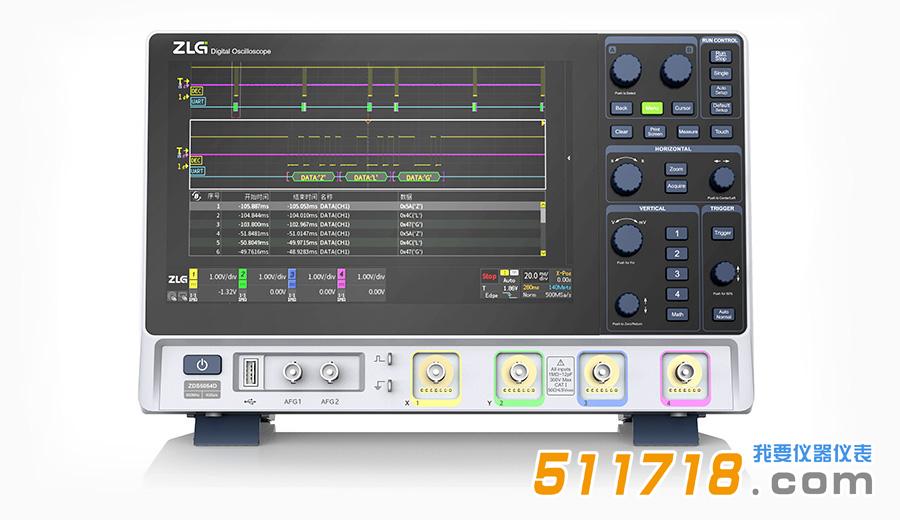

ZDS5054D智能硬件分析型示波器

ZDS5054D智能硬件分析型示波器产品性能：

1.512Mpts存储，捕获长时间波形不失真

存储度=采样率×采样时间

如果存储度不足，高采样率的情况下只能捕获一小段波形，ZDS5054D标配512Mpts超大存储度，捕获1024ms波形的情况下，依然可以保持100MSa/s采样率。

2.45种协议码，助力通信协议调试

ZDS5054Pro、ZD5054D颠覆性标配45种串行通信协议，涵盖常用的现场总线、系统总线以及内部总线。3秒钟即可完成512Mpts波形，协助工程师快速完成通信调试。

3.时序分析：1秒完成通信时序一致性测试

手机、智能穿戴、家电、智慧屏、多媒体影音等嵌入式智能设备，对于内部总线通信时序一致性有严格要求。ZDS5054D创新的时序分析功能，可分析IIC、IIS、SPI、MIPI-RFFE等信号的脉宽、幅值、边沿、建立时间、保持时间等多种组合参数，原本手动测试需要几十分钟，使用时序分析功能自动测试仅需一秒钟即可完成，并可导出测试报告。

4.内置双通道AFG信号发生器

内置双通道函数信号发生器，支持正弦波、三角波、方波、锯齿波等标准函数信号输出，可调节信号初始相位、占空比，频率高可达30MHz。
