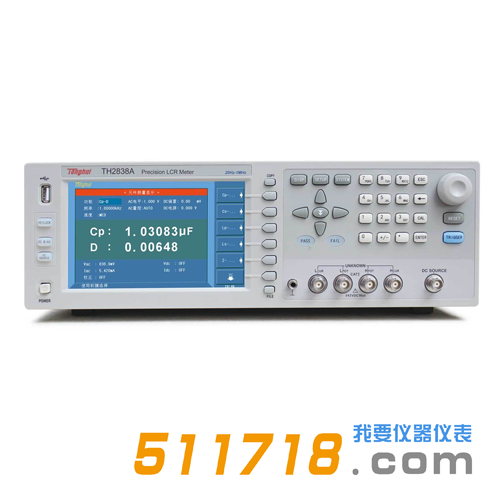

TH2838/TH2838A阻抗分析仪
TH2838/TH2838A阻抗分析仪采用自动平衡电桥原理研制的阻抗测试仪器，测试速度达5.6ms。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
TH2838/TH2838A阻抗分析仪产品简介：

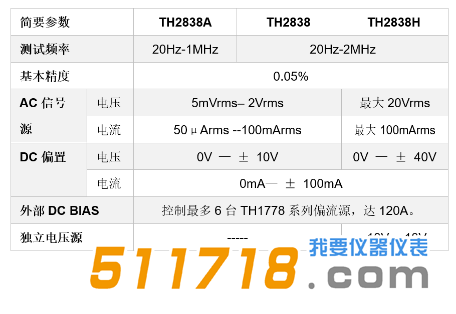

TH2838/TH2838H/TH2838A采用自动平衡电桥原理研制的阻抗测试仪器，其0.05%的基本精度、测试速度达5.6ms、20Hz-2MHz的频率范围及高达1GΩ的阻抗测试范围可以满足元件与材料的测量要求，特别有利于低损耗(D)电容器和高品质因数(Q)电感器的测量。四端对的端口配置方式可有效消除测试线电磁耦合的影响，将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍。
TH2838/TH2838H/TH2838A支持20V交流测试信号和40V直流偏置的高功率测试条件、增强的多参数列表扫描/多参数图形分析能力将有利于用户扩展元件更全的评价能力。
TH2838/TH2838H/TH2838A是电子元器件设计、检验、质量控制和生产测试的强有力工具。它的优良性能和功能为电路的设计和开发以及材料(电子材料和非电子材料)的研究和开发提供了强有力的工具。
TH2838/TH2838H/TH2838A以其性能可以实现如IEC和MIL标准的各种测试。
TH2838/TH2838A阻抗分析仪功能特点：
A、高精度

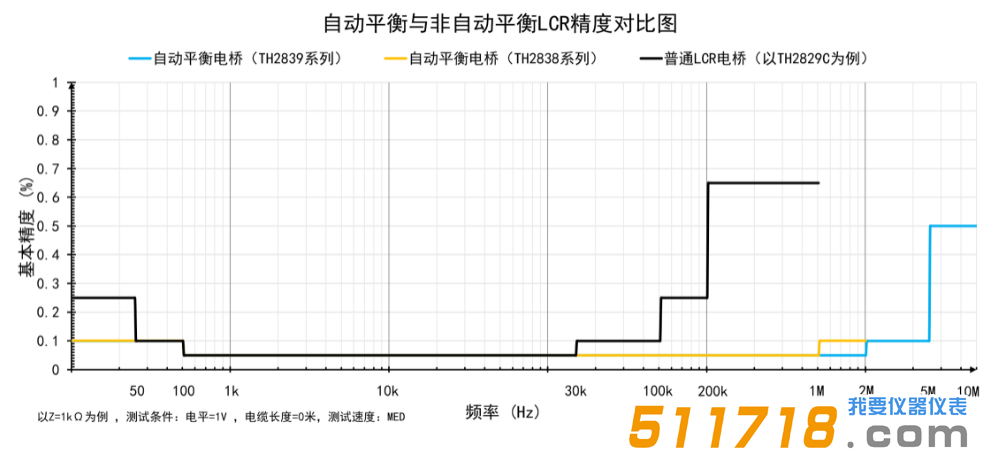

自动平衡电桥与普通LCR电桥相比，它能在更宽的频率范围内保证更高的频率精度!下图以同惠电桥为例，对比了自动平衡电桥与普通电桥在0-10MHz频率范围内的精度差别。目前同惠的自动平衡电桥有TH2839系列、TH2838系列和TH2828系列。
B、高稳定性和高一致性

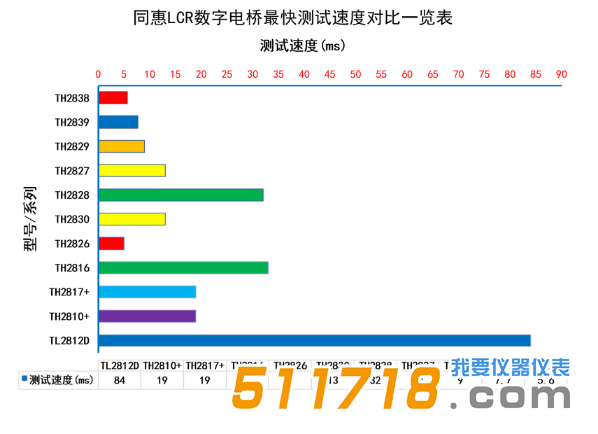

C、高速度

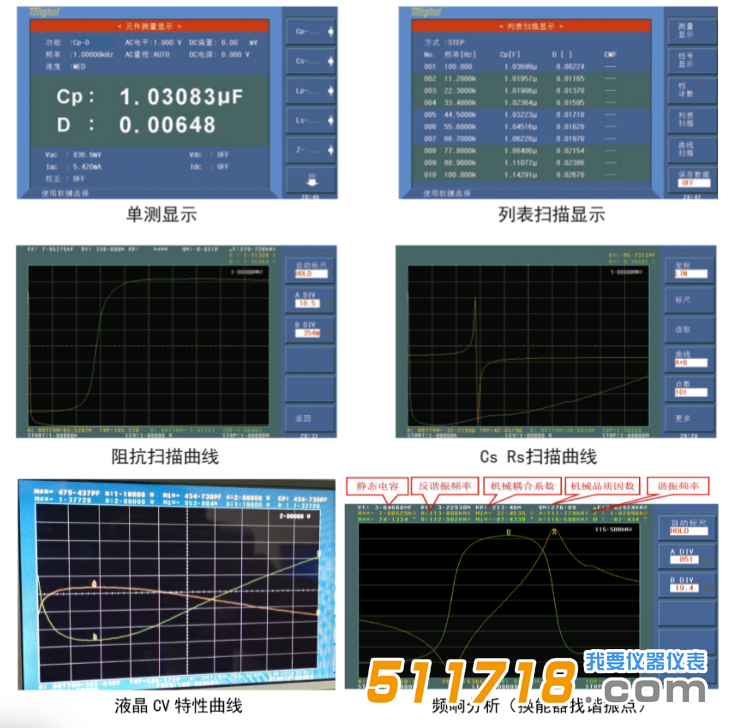

D、功能与界面
E、材料介电常数测试
TH2838系列配合专用材料测试夹具TH26077以及上位机软件可方便、准确的测量材料在不同频率下的介电常数。

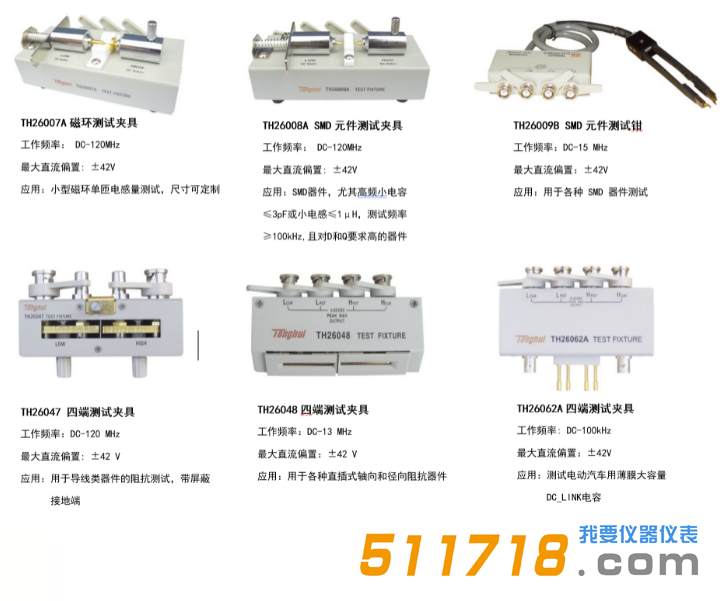

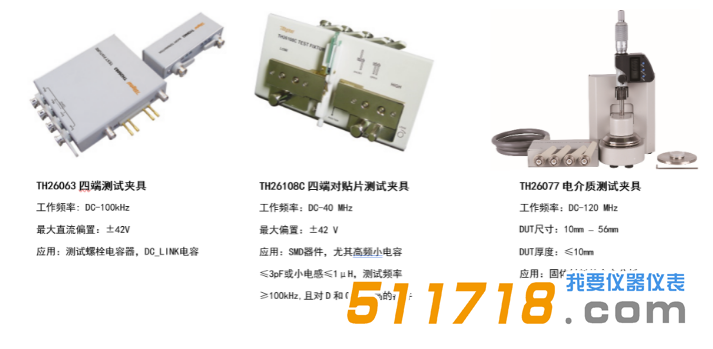

F、选配附件
G. 上位机软件
a) 通用上位机软件

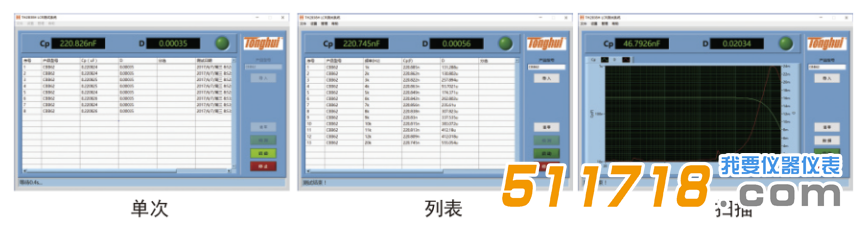

测试方式：

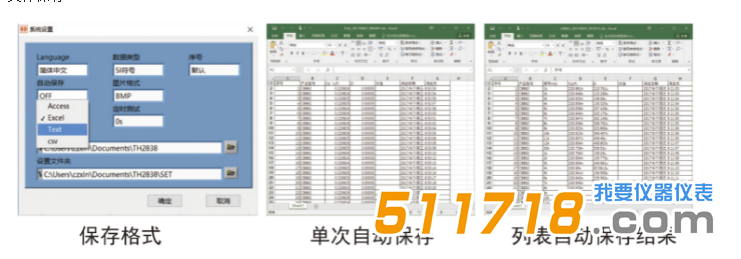

文件保存：
硬件连接方式：RS232C、USB、GPIB、LAN
数据图像保存格式：TXT、XLS、MDB、CSV、BMP、JPG、PNG
其它功能：自动记录、设置文件保存、用户管理等

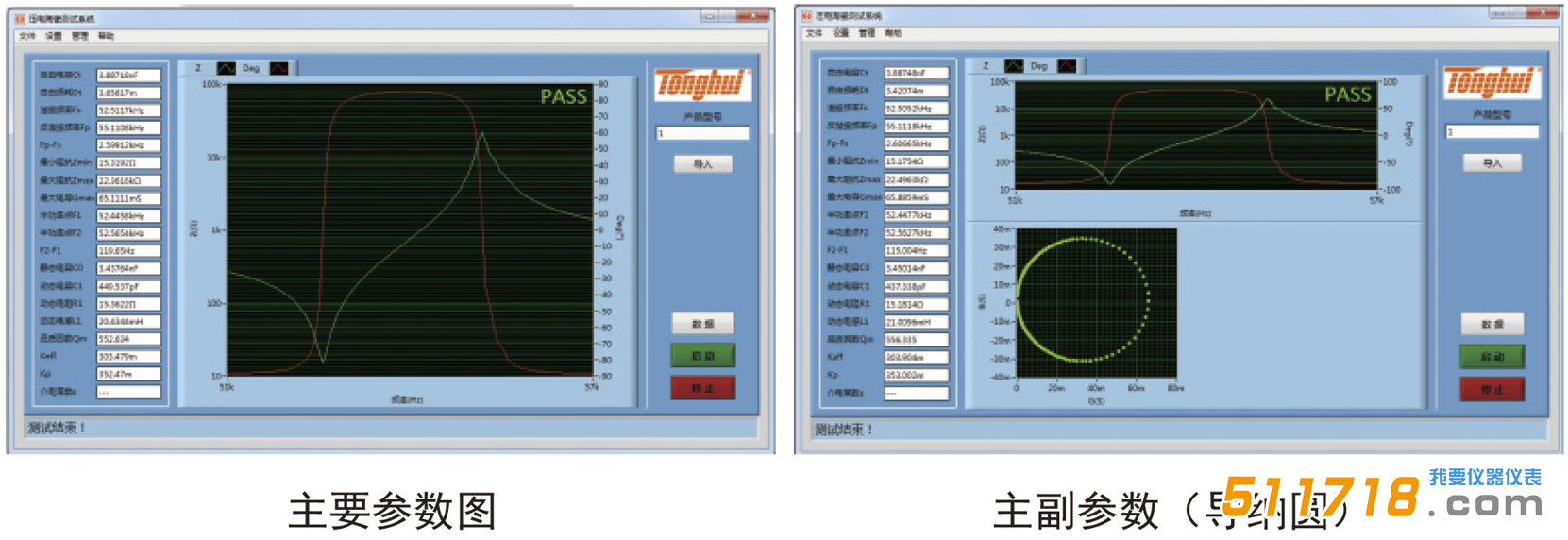

b) 压电陶瓷上位机软件

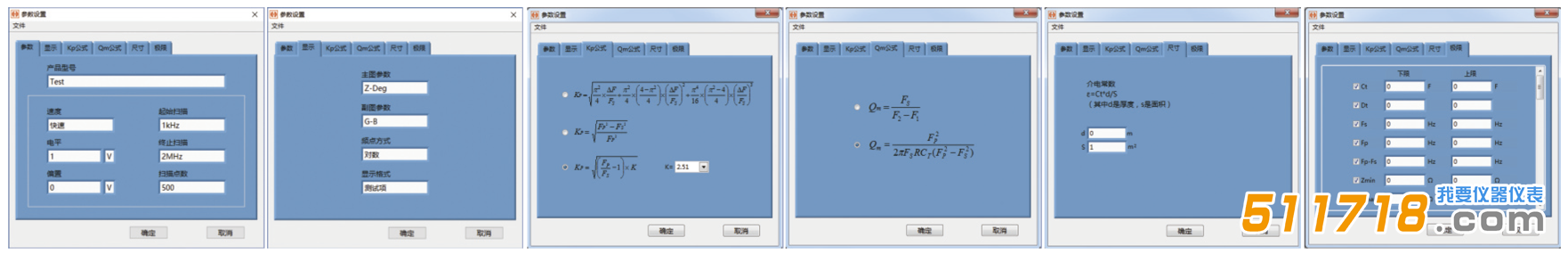

分析设置：
分析结果：
c)阻抗分析软件(等效电路分析软件)
现实生活中不同类型的器件可以被等效成简单的3-4个器件组成的电路模型。阻抗分析仪上位机提供了7种基本的电路模型用于等效这些器件。本软件还提供了自动匹配功能，即如果被测件为黑盒时，本软件自动匹配与之符合的模型并进行参数的计算。您可以通过仿真的等效电路参数值的阻抗拟合曲线与实际测量的阻抗曲线进行对比，还可以通过您输入的参数按照您选择的模型进行拟合。此功能等效的电路模型可以直接输出成TXT文档方便用户保存使用。
技术参数
| 产品型号 | TH2838 |
|---|---|
| 测试信号源 | |
| 信号源输出阻抗 | 100Ω， ±1% @1kHz |
| 测试频率 | 范围 |
| 设置步进 | 20.0000Hz - 99.9999Hz 1mHz |
| AC测试信号模式 | 额定值(ALC OFF)：设定电压为测试端开路时Hcur电压设定电流为测试端短路时从Hcur流出电流恒定值(ALC ON)： 保持DUT上电压与设定值相同 保持DUT上电流与设定值相同 |
| AC信号 | 电压范围 |
| 分辨率 | 5mVrms -- 0.2Vrms 100µVrms |
| 电流范围 | 50µArms -- 20mArms |
| 分辨率 | 50µArms -- 2mArms 1µArms |
| Rdc测试 | 电压范围 |
| 分辨率 | 100µV |
| 电流范围 | 0mA— 20mA |
| 分辨率 | 1µA |
| DC偏置 | 电压范围 |
| 分辨率 | 0V -- 5V 100µV |
| 电流范围 | 0mA— ± 100mA |
| 分辨率 | 0 A -- 50mA 1µA |
| 电压源 | 电压范围 |
| 分辨率 | ------ |
| 电流范围 | ------ |
| 输出阻抗 | ------ |
| 尺寸/类型 | 7英寸 (对角线)TFT LCD显示器 |
| 比例 | 16：9 |
| 分辨率 | 800×RGB×480 |
| 测试参数 | Cp-D,Cp-Q,Cp-G,Cp-RpCs-D,Cs-Q,Cs-RsLp-D, Lp-Q, Lp-G, Lp-Rp, Lp-RdcLs-D, Ls-Q, Ls-Rs, Ls-Rdc, RdcR-X, Z-θd, Z-θrG-B, Y-θd, Y-θrVdc-Idc |
| 数学功能 | A(X+B)+C， X为测试参数，A、B、C为输入参数 |
| 等效电路 | 串联、并联 |
| 偏差测量 | 与标称值的*对偏差Δ，与标称值的百分比偏差Δ% |
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD |
| 量程选择 | 自动AUTO、手动HOLD |

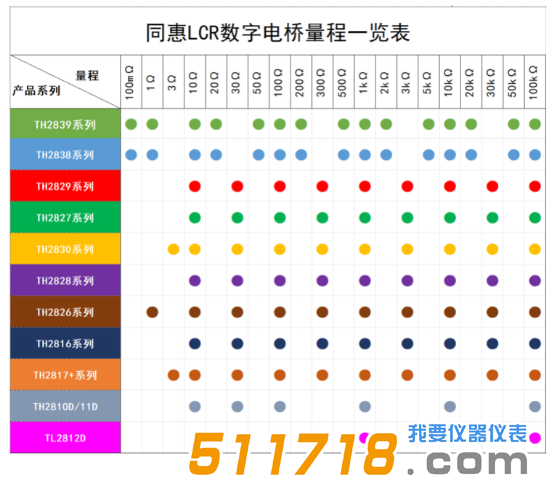

| 量程 | LCR |
| Rdc | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ，共15档 |
| 触发模式 | INT、MAN、EXT、BUS |
| 触发延迟 | 0 s -- 999 s，分辨率100us |
| 测试端配置 | 四端对 |
| 测试电缆长度 | 0m, 1m, 2m, 4m |
| 测量平均 | 1-255次 |
| 测量时间(ms) | 速度模式 |
| FAST | 330 |
| MED | 380 |
| LONG | 480 |
