英国HVPD PDS Air™手持式局放测试仪

英国HVPD PDS Air™手持式局放测试仪产品简介：

英国HVPD PDS Air™手持式局放测试仪是一款手持式局放检测仪，可以在线快速检测中压设备的局放。可应用于从3.3kV 到 36kV系统。该设备使用内置式暂态地电压(TEV)传感器和超声波声学(AA)传感器，可用于对铠装中压开关柜进行局放测量;还可以配套使用外接分裂式铁心的高频电流互感器传感器(HFCT传感器)检测电缆局放。PDS Air™很小五秒的快速测试时间，给您的工作带来非常高的效率。

使用前的注意事项：

在变电站和开关站内使用 HVPD PDS Air™、传感器及其附件之前，应详细阅读和了解操作手册的内容，确认下述通常的*全信息提示：

确保 PDS Air™使用前已充满电。如果电池无电，使用前至少充电2小时。电池电量低时，将有蓝色灯闪烁显示。

任何时刻都要遵守电站的高压*全规则。

HVPD PDS Air™及其附件不允许接触电站的高压端子或放置在高压*全工作距离以内。

不要使用已损坏的设备。

利用图片或草图记录测试位置，记录全部的观测和结果。使用设备提供的 POA 标签记录这些位置。

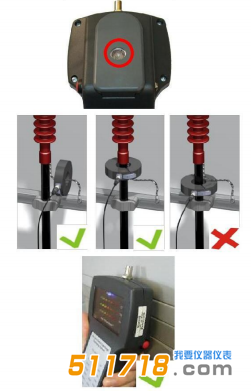

按压下面的红色按键打开 PDS Air™，电源灯将点亮。

适用的传感器：

-空间声学传感器(AA)

为了检测到信号，传感器的开口(PDS Air?的背面)不能被封盖。

在金属封闭外壳的缝隙/通风口处会存在声学信号，它可以通过开关柜的观测孔传出来。

-高频电流互感器传感器 (HFCT)

测试时传感器须单独套在高压电缆终端的接地线或芯线上。

电缆屏蔽接地线和开关柜的接地线之间须有绝缘隔离。

-暂态地电波传感器 (TEV)

传感器贴在接地的开关柜的金属壳上。

开关柜不能存在双层金属壳。

英国HVPD PDS Air™手持式局放测试仪产品特点：

全球初款手持式在线局放测量仪器—融合三种测试技术:超声波，高频CT,以及TEV测试技术的产品，3种探头为标准配置，内置超声波和TEV探头以及外接HFCT传感器

可以快速识别局放信号——开关柜10s,电缆20s

操作简便，轻便小巧，适合局放的在线测量，包括电缆，开关柜，电机以及干式变压器

7段式测量显示，三种测量模式(传感器)，提供快速，实时，准确的局放测量

内置式智能系统，LED直观显示，操作简便

操作*全可靠，保证使用人员的*全，不需要其他辅助手段

英国HVPD PDS Air™手持式局放测试仪产品性能：

可以预先发现电缆是否存在局部放电,确保电缆运行*全有效

无须接触电缆带电部分,测试*全快捷

检测过程不必停电,不需要提供高压测试电源

检测一次,即可对整条电缆进行有效判别(有效检测距离2-3公里),可以建立电缆状态的数据库

测试结果可以和HVPD近三十年的数据库进行比对,快速排查出电缆是否存在潜在局放现象.

同时具有TEV(暂态地电波)和超声波测试功能,也可以用于SF6环网柜和高压开关柜的局放测量

高频CT测量通道和超声波通道可以同时对局放进行测量

可以使用附带的对局放进行定位和比对
