英国HVPD PDS Insight 2手持式局放检测仪
PDS Insight 2用于在线快速检测电力电缆、变压器、发电机、高压开关、开关柜等中高压电力设备内部和外部的局放现象，并判断高压设备绝缘状况，预防供电事故发生，为进行下一步的测试作出判定。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
英国HVPD PDS Insight 2手持式局放检测仪产品简介：

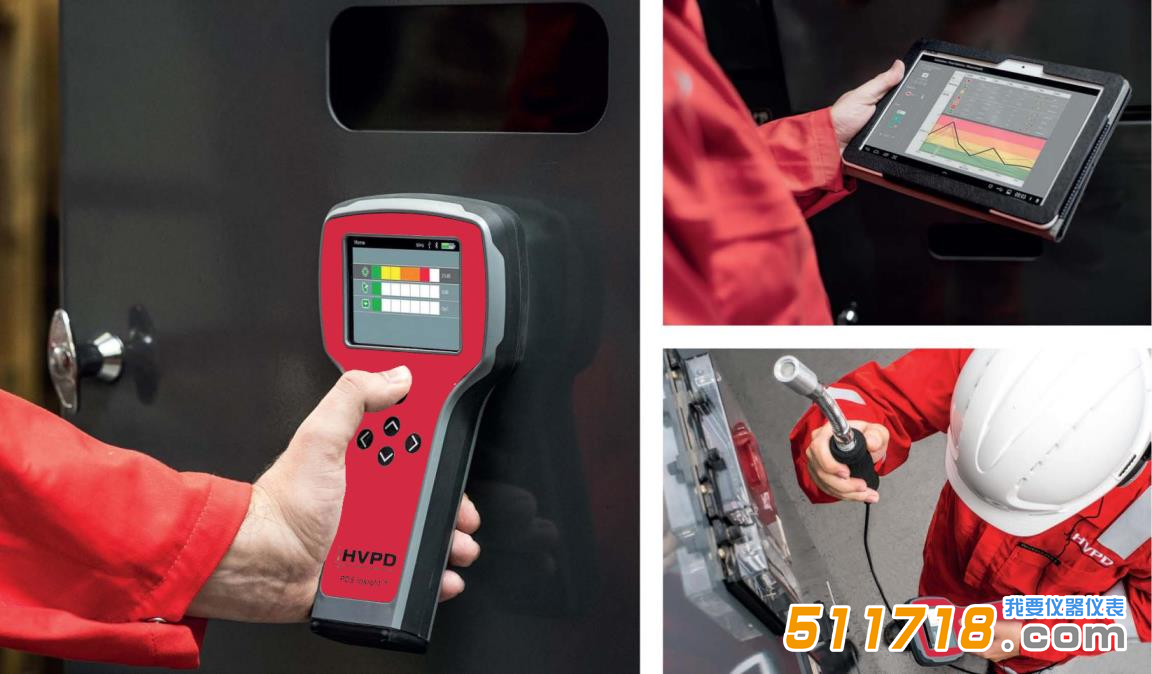

PDS Insight2 是英国 HVPD 公司，在其原有产品 PDSI 的基础上开发的手持式局放测试设备。PDS Insight 是具有资产管理功能 OLPD Manager™ app 的手持式在线局部放电测试设备。HVPD 公司近 30 年的在线局放测试经验与安卓平板电脑结合，创造出的测试设备。PDS Insight2 可以测量局放峰值水平和局放活跃度，这两个参数在一起可以很好地反映出电力电缆、开关柜以及其他的铠装电站的绝缘劣化程度。全部的测试数据将存储在手持式设备中，也能够通过蓝牙“同步”传送到局放在线测量管理器，可进一步分析、标记和趋势评估，生成报告。
PDS Insight2 不仅可以测量数据，且可以通过光信号、磁场信号进行内同步，显示所测量局放的直方图、PRPD 图谱、PRPD 3D 图谱、计数柱状图等图谱，可以通过相位同步准确地分析所测信号是否为真正的局放信号，以及严重程度。
英国HVPD PDS Insight 2手持式局放检测仪功能特点：
• 提供具有在线局放资产管理应用程序的 10.1 英寸安卓平板电脑(选配)
• 包含两种传感器：AA、TEV
• 检测铠装电站中局放引起的电磁辐射(TEV)，以及气体绝缘开关柜和其他电站所引起的超声波辐射(AA)
• 对 50/60Hz 频率电源周期的局放水平、局放脉冲数量和累积的局放活动进行结合测量
• 使用内置条形码扫描器扫描附着点(POA)的条形码标签(选配)可进行快速且可重复的测试
• 该设备具有 3.5 英寸彩色 LCD 显示屏进行数据显示
• 标配品牌静噪级别蕞高的噪声消除耳机，可很好地确保侦听噪声环境下空间声学的局放活动。(用于侦听噪声环境下空间声学的局放活动)
• 具有充电、数据下载和功能检查的扩展坞
• 随时的数据存储可以满足方便快速的测试要求并且可以通过蓝牙与平板电脑进行通讯，传递测试数据分析以便分析、标定和确定趋势
• 9种语言可选：英文、中文、法文、德文、波兰语、葡萄牙语、俄语、韩语和西班牙语
英国HVPD PDS Insight 2手持式局放检测仪产品优点：
• 易于使用，重量轻、便于携带
• 在安卓平板上通过使用 OLPD Manager 应用程序可建立测试记录，并可重复测试和查看趋势
• 快速的从中压和高压测试数据中进行 OLPD 筛选
• 根据初期中高压的绝缘故障提供一个早期预警，确保中高压网络的安全可靠运行
• 全部数据可通过蓝牙同步的在手持式设备和平板电脑间进行传输
• 利用彩色显示屏可以实时查看 5 秒钟记录的局放值随时间的变化情况
• 通过使用可选购的户外性抛物线接收器(检测户外高压开关站的电晕和沿面放电情况)和户内声学探头(在中压开关柜缝隙处检测声学活动)进行检测
技术参数
| TEV传感器 | 测量范围(峰值) |
|---|---|
| 测量范围(累积活动量) | 0-350,000mV/cycle |
| 频率响应 | 5-60MHz |
| 分辨率 | 1dB |
| 精确度 | ±1dB |
| AA传感器 | 测量范围 |
| 中心频率 | 40kHz |
| 分辨率 | 1dB |
| 精确度 | ±1dB |
| 增益级 | 1 |
| HFCT传感器(选配) | 测量范围(HFCT100/50,Ztr=3.9) |
| 测量范围(累积活动量) | 200-20,000nC/cycle |
| 频率响应(-3dB) | 100kHz-20MHz |
| 分辨率 | 1dB |
| 精确度 | ±1dB |
| 硬件 | 外壳 |
| 显示屏 | 3.5”320x24065k彩色LCD |
| 控制 | 5按键型薄膜按键 |
| I/O接口 | BNC(HFCT),LEMO(外部AA),迷你USB(充电),3.5mm接口(耳机) |
| 操作环境 | 防护等级 |
| 温度 | -20℃to+50℃ |
| 湿度 | 0-90%RH无冷凝 |
| 电源 | 内置电池 |
| 测试工作时间 | 大约8小时 |
| 充电时间(从无电) | 大约4小时 |
| 电池充电器 | 输入(Vin) |
| 输出(Vout) | 5VDC(USB1x1A,1x2A) |
| 适用国家 | 中国、英国、欧洲、澳洲、美国 |
| 使用温度范围 | 0℃to40℃ |
| 湿度 | 10-90%RH无冷凝 |
| 10.1”安卓平板电脑(选配)/POA标签(选配) | 处理器 |
| 显示 | 10.1”LED背光WXGA(1280x800)高清IPS显示 |
| 相机 | 200万像素后置相机和120万像素前置相机，720p视频记录功能 |
| RAM内存卡 | 1GB |
| 存储卡 | 8GB |
| 充电/PC连接 | 迷你USB |
| 通讯 | 蓝牙，Wi-Fi(WLAN802.11b/g/n) |
| 管理器及应用 | 功能性 |
| 结果显示 | 局放幅值图，趋势图，综述表 |
| 报告格式 | Microsoft®Excel® |
| 声学噪声消除耳机 | 电池寿命 |
| 尺寸规格 | 尺寸 |
| 重量 | 手持式主机：0.56kg；全部设备含便携包：4.9kg |
仪器配件

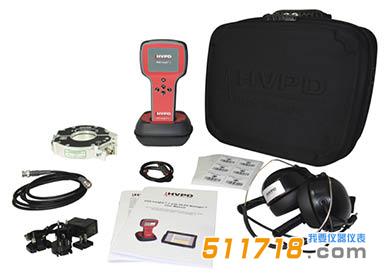

供货清单：
标准供货范围：
• 手持式主机 PDS Insight2
• 多功能基站 1 个(充电即仪器自检);
• 条码扫描器 1 个
• 噪音耳机
• 交流充电器和 USB A—迷你USB 连接线
• 用户手册
• 便携包
可选购附件：
• 室内声学探头
• 户外抛物线接收器及防护眼镜
• 附件便携包
• HFCT 传感器(含2米 RG223 BNC电缆)
• 10.1”安卓平板电脑
• POA 标签
