德国OHV DAC H200电缆测试系统
德国OHV DAC H200电缆测试系统紧凑，用途广泛，可进行耐压测试, 局放分析以及局放定位。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
德国OHV DAC H200电缆测试系统产品简介：
ohv diagnostic推出的阻尼交流 (DAC) 高压设备H200是一款紧凑, 轻量且用途广泛的系统, 用于测试和诊断高压输电电缆。系统可编程控制, 具有自动耐压, 局部放电 (PD) 测量和分析以及局放定位功能。使用ohv套件可以轻松进行控制和分析, ohv套件是一款用于ohv diagnostic产品系列的通用软件平台。
DAC电缆测试不仅仅是基本的评估“好或坏”的测量手段, 更是一种高阶的分析和诊断理念。它允许对新装, 维修或计划检修的电缆绝缘状况进行评估, 从而为资产管理提供参考。系统的测量方式包括：
在同等或高于工况电压下的耐压测试,
对整体电缆系统进行局部放电测量, 分析和定位
介损因子(tan δ)的估算。
DAC电压测试和局放分析能够可靠地检测：
由安装或铺设引起的绝缘缺陷
电缆附件的缺陷, 即中间接头和电缆终端
由老化过程导致的电缆绝缘劣化
ohv可根据特定要求设计DAC电缆测试系统的*高测试电压。整套测试系统存储于坚固耐用的运输存储箱中, 便于通过火车, 货车甚至飞机运送至电缆测试现场。
德国OHV DAC H200电缆测试系统产品性能：
1、测试功能：
耐压测试
局部放电测量,分析和位置
损耗因数估算
基于IEC60270，IEEE P400.4/D7的电缆测试
2、现场性能：
*大充电和峰值电压192kV
3个单元，总计仅约500公斤
坚固耐用的运输存储箱。
使用ohv diagnostic软件轻松直观地进行操作。
技术参数
| 单元1 | 高压直流 (HVDC) 发生单元 |
|---|---|
| 单元2 | 高压开关和振荡电感组合 |
| 单元3 | 测量和耦合电容器 |
| 电源 | 单相, 94 – 250 V, 48 – 63 Hz, 1000 VA |
| DAC输出电压 | *高192 kVpeak / 136 kVRMS (电压等级可根据客户要求定制) |
| DAC频率范围 | 15 Hz – 500 Hz (依据IEC 60060-3) |
| 被测物电容 | 30 nF – 8 μF (*大值相当于大约30 km长的电缆) |
| 电缆中间接头定位 | 集成在校准模式下 |
| 局放测量范围 | 5 pC – 100 nC |
| 局放测量分辨率 | 1 pC |
| 局放定位模式 | 宽带, 100 kHz – 20 MHz, 自动调节 |
| 软件 | 包含ohv诊断套件 |
| *全特性 | 放电棒, 电压控制 |
| 环境传感器 | 湿度和温度 |
| 运行工况 | 环境温度: 0-50°C 环境湿度: 5-90% 相对湿度, 无凝露 |
| 重量 | 3个单元约500公斤(具体取决于产品电压等级) |
| 尺寸 | 3个单元存放于运输存储箱中 每个占地面积800 x 800平方毫米, 高度1,200 – 1,700毫米 (具体取决于产品电压等级)。 |
仪器配件
德国OHV DAC H200电缆测试系统配置清单：

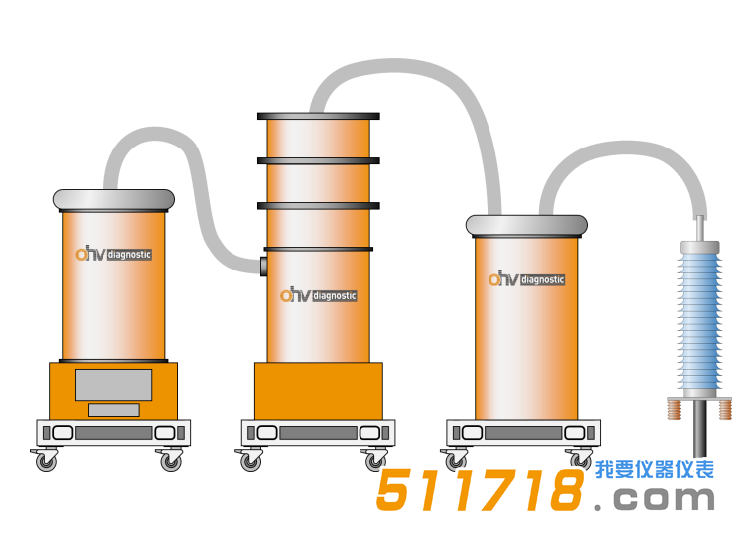

DAC系统包括高压电源，高压开关，振荡电感以及测量/耦合电容，分别存储于4个坚固的运输存储箱当中
供电电源，接地和高压连接电缆套件，放电棒
校准器
坚固的电缆及附件运输存储箱
ohv诊断软件套件
操作手册
