德国OHV VLF M30 Sinus低频电缆测试系统
德国OHV VLF M30 Sinus低频电缆测试系统小巧轻便，用途广泛，用于测试和诊断中压配电电缆。
- 原厂仪器
- 发票保障
- 国内包邮
- 售后无忧
产品简介
德国OHV VLF M30 Sinus低频电缆测试系统产品简介：
ohv diagnostic推出的VLF M30 Sinus是一款紧凑, 轻量且用途广泛的系统, 用于测试和诊断中压配电电缆。系统可编程控制, 具有自动化耐压, 外护套状态加压测试以及局部放电 (PD) 分析以及介损(tan δ, TD)测量和诊断的功能。使用ohv套件可以轻松进行控制和分析,ohv套件是一款用于ohv diagnostic产品系列的通用软件平台。
系统的操作模式包括超低频(VLF)正弦以及直流电压输出。局放测量和缺陷定位的诊断作为选配功能可在外置耦合电容的配合下实现。介损测量同样也是系统的一项选配功能。
VLF M30 Sinus在坚固可靠的Peli 防护箱保护下，不再需要额外的运输箱。系统的户外防护等级达到IP67 (Peli 外壳闭锁时)。即使遇到恶劣天气状况，用户也可在现场放心存放使用。
对配网电缆状态进行评估，本套系统是一个理想的选择。依靠便捷的操作以及简便的参数设置，系统可以胜任几乎*有实际状况下的现场测试。
德国OHV VLF M30 Sinus低频电缆测试系统产品性能：
1、测试功能
耐压测试
外护套加压测试
局部放电测量 (可选 , 搭配外部耦合电容)
介损测量 (可选)
基于IEC60502-2, IEEE 400.2-2004, CENELEC HD 620/621, IEEE 400.2-2013的电缆测试
2、现场性能
轻便，仅14kg
户外防护等级 IP 67 (外壳闭锁时)
坚固耐用，近乎不可破坏的原装Peli外壳。无需额外运输箱保护

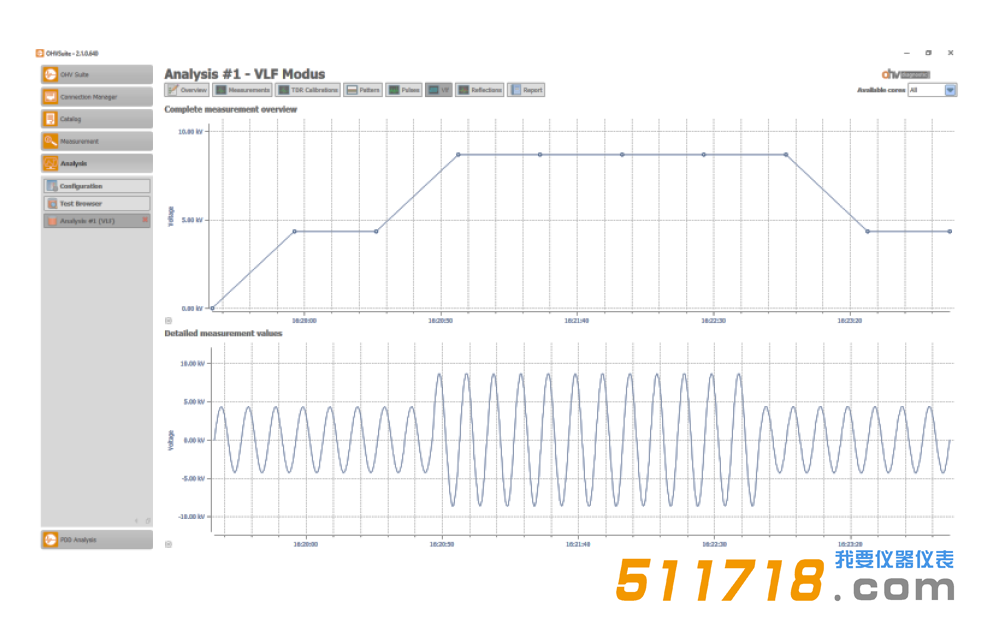

使用ohv diagnostic软件轻松直观地进行操作
技术参数
| 电源 | 90 - 240 V, 50/60 Hz, 500 VA |
|---|---|
| 正弦超低频 | 3 – 31kVpeak, 9 mA, 0.1 - 0.01 Hz |
| 直流 | 31kV, 9 mA |
| 正弦超低频测试能力 | 0,5 μF @ f = 0,10 Hz 1,0 μF @ f = 0,05 Hz 2,5 μF @ f = 0,01 Hz |
| 外护套测试能力(直流) | 10 kV, 9 mA |
| 工作周期 | 持续工作无需热保护 |
| 软件 | 包含ohv诊断套件 |
| *全特性 | 放电棒 自动接地开关 电压控制 网线连接控制 |
| 环境传感器 | 湿度和温度 |
| 运行工况 | 环境温度: 0-50°C 环境湿度: 5-90%相对湿度, 无凝露 户外保护等级: IP67 (外壳闭锁时) |
| 重量 | 14kg |
| 尺寸 | 500 x 305 x 457mm |
| 测量范围 | 1 x 10-4–1 |
| 分辨率 | 1 x 10-6 |
| 精度 | 1 x 10-5 |
| 分辨率 | 0.1 pC |
| 测量范围 | 1 pC - 100nC |
| 外部耦合电容 | 1 nF/35kV |
仪器配件
德国OHV VLF M30 Sinus低频电缆测试系统配置清单：
标准配置：
VLF M30 Sinus测试系统，可选配局放以及介损的测量和诊断功能模块
高压连接电缆4m
电源线和接地线
ohv诊断软件套件
操作手册
选配清单：
局放测量，缺陷定位以及诊断(需搭配外置耦合电容)
介损测量及诊断
